さぁて、今回のお題目は、
「CT110用のGB250スピードメータの分解修理」
である。ややこしいお題目である。
このCT110には、GB250クラブマンのスピードメーター・タコメーターを移植している。（あースッキリ）
で、

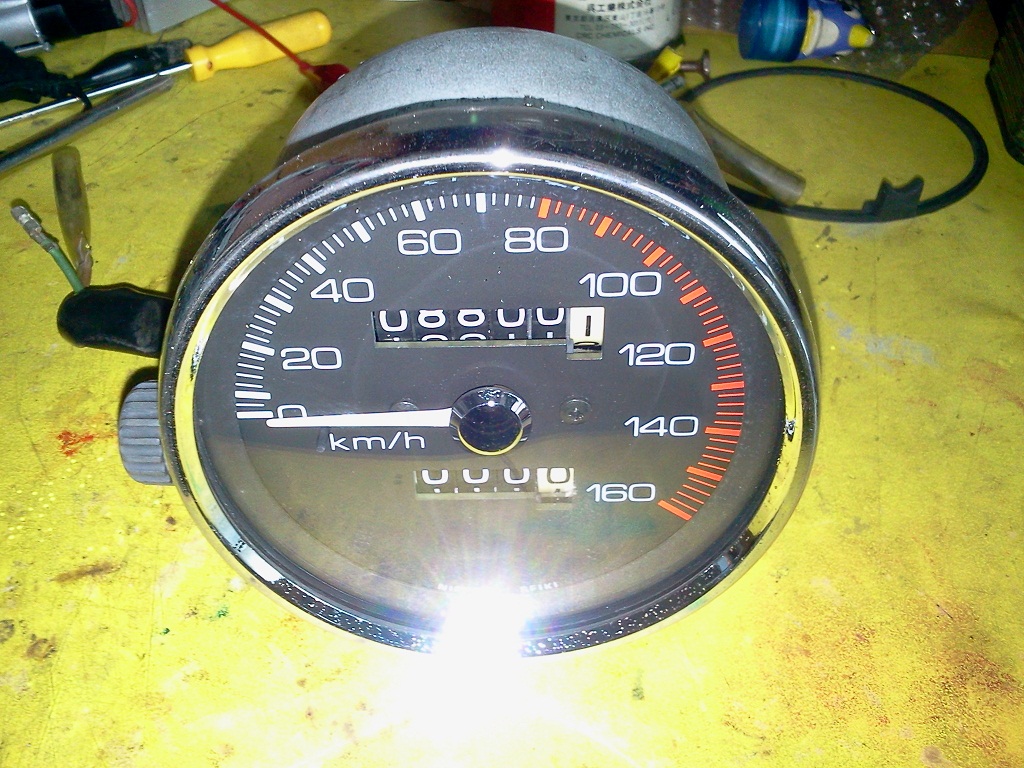

先日、マリーナに行った帰り、オドメーター・トリップメーター・スピードメーターの針がいきなり動かなくなった。
「ははぁ スピードメーターケーブルが外れたのだろう」
という甘い予想。
降りて目視確認したらケーブルシャフトはしっかり付いている・・・う～ん、コレっていったい？？？？？
ケーブルをメーターから抜いて、メーター下側の回転軸をドライバーでクルクル動かそうとしたら、全く回らない。
オドがちょうど８７９９から８８００になりたいのに、オドが動かないのでスピードメーター軸が固着してしまったというような故障状況である。
で、どーする・・・・
バラすしかない、コレは。

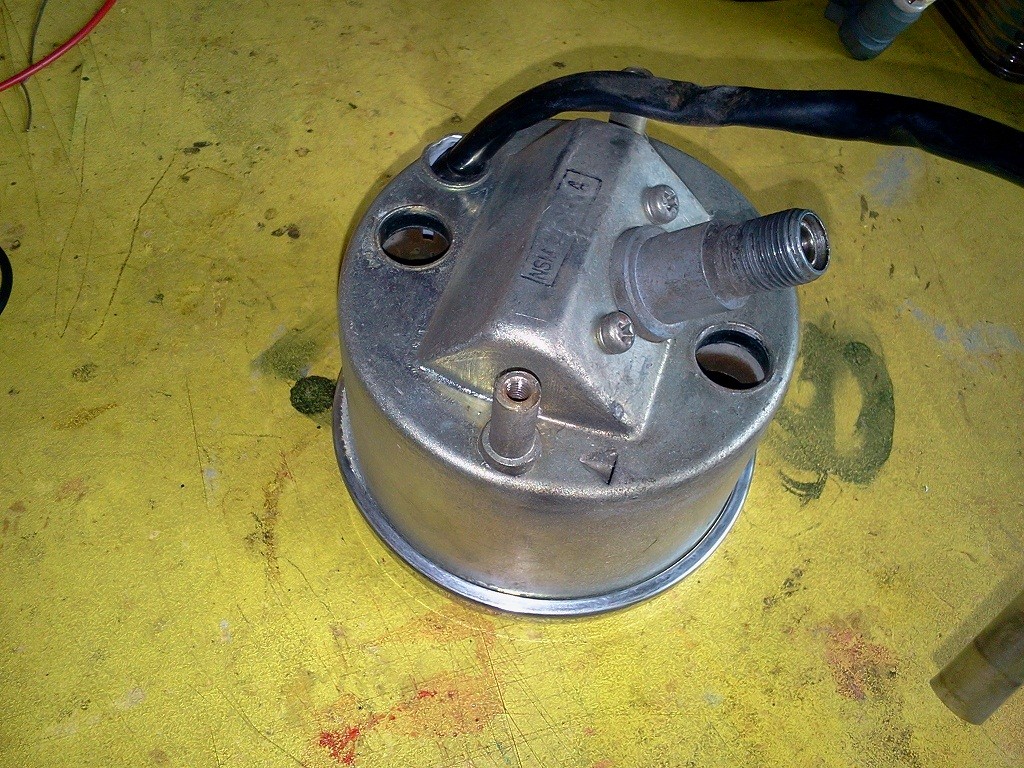

裏面は
ふーむ、
カシめてあるリングを、無理やり こじ開けるタイプ、分解不可の作り方。
本来ならASSY交換・・・誠に“潔い”

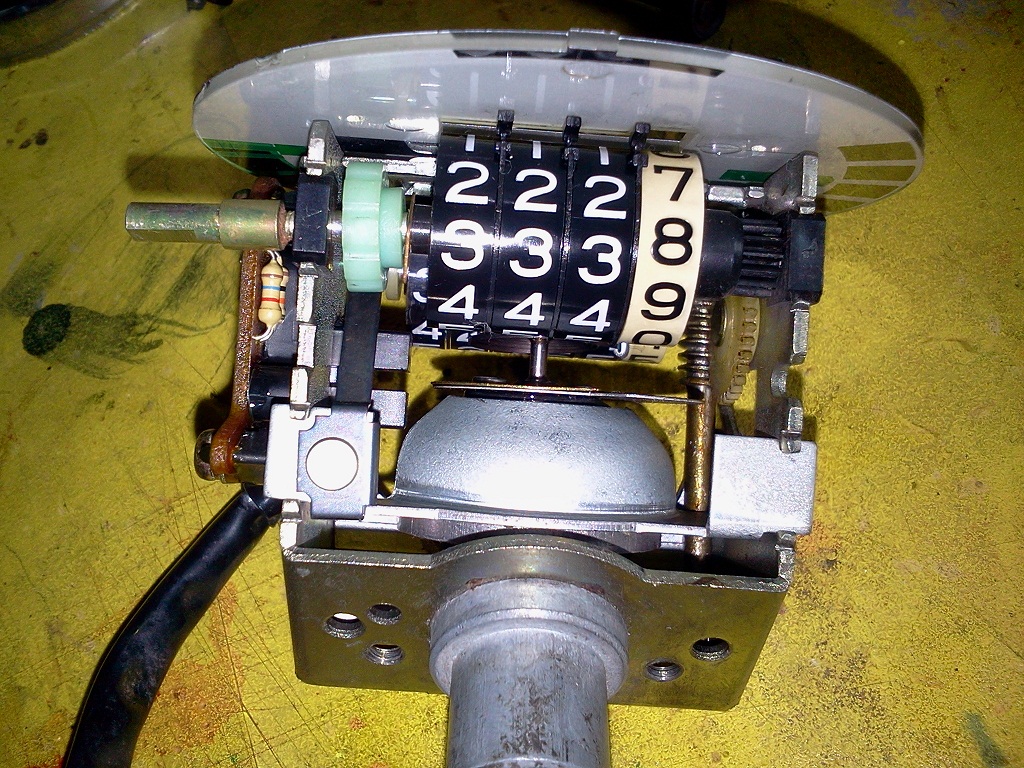

仕方ないので、ガラスを割らないように注意してリングを外して中身を取り出す。
結局なぜ固着したかというと・・・
恥ずかしながら・・・
コレ（LEDウェッジ球）を↓
（無理やり） メーター照明用に使ったら、頭の部分がノーマル電球ウェッジ球よりも長いので、内部の照明反射板が （無理やり押し込まれたために） 奥に曲がってしまった結果、オドメーターがその反射板に引っかかり、メーター軸が回らなくなった・・・
という現象であった。
「現象」と言ってしまえば人ごとだが、
要するに、自分でLEDウェッジ球に交換したときに（無理やり突っ込み）、「自分で壊した」という
自爆モード である。
いくら明るさ優先でも、光る部分が大きいLEDウェッジ球をメーター照明として使用する際には、注意を要するということですな。
当たり前田のクラッカー・・・
「失敗は成功の母」
ともいいますな。 昔から。
「進歩とは 反省の厳しさに正比例する」 とも言ってはりましたな、本田さんも。
なので、今回は、「全世界に公表して厳しく反省」 しよう。（各国語版はメンドーなんで作らんが）
海の上でこんな失態やってたら、タイヘンさぁ～ 反省してる時間ないかも。
でも、いいこともある。

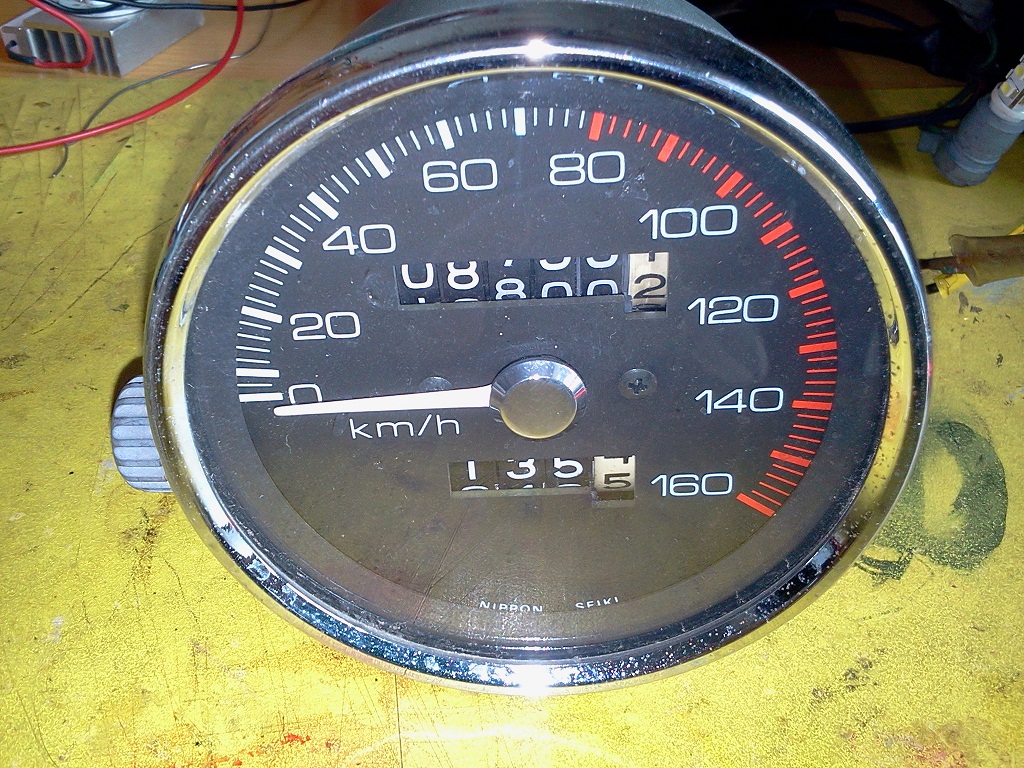

メーター内外部をレストアしたのでキレイになったとさ。
そして新たな問題点・・・
タコメーターもキレイにしないと、バランスが悪く・・・
あーぁ めんどくせー
・・・＜つづく＞・・・
コメント
コメント一覧 (2)
ハンターにクラブマンのメーターセットとは・・・
しかも分解してレストアとは、凄いですねｗ
私も、しょっちゅう「やっちゃった・・・orz」と成ってますよ(*^_^*)
気になるタコメーターは、どのような仕組みになっているのでしょうか？
クラブマンは機械式？電気式？ステーは？タコへの信号の取りだしは・・・
凄く気になりますｗ
みっちゃんぽん
が
しました
GB250のタコメーターは電気式ですが、CT110のパルスだと、半分の値しかタコメーターが回りません。
なので、74HC123というマルチバイブレータICを使って1パルスを2パルス出力（2逓倍）して、タコメーターを駆動してます。
が、最近、6千回転以上出すと、針が固まったり、跳ね上がったりし、これも要修理案件かな・・・と。
（おそらくパルス幅がメーター側要求に合致していないため）
ステーはクラブマンのメーターステーをそのまま「ハンドルパイプアンダーホルダー」と「アッパーホルダー」にかませてあります。
次回以降、時間があったら、そこらへんも逐次ブログ掲載していきますね。
みっちゃんぽん
が
しました
